建築・BIM

仮設配置計画・シミュレーション

インチ系／メートル系のくさび緊結式／枠組足場を配置することができます。１点方向、連続線で、基本となるユニットと高さ段数を指定して一括入力。３Dワンタッチで各部材を直観的に、詳細に編集できます。

メーカー足場ダウンロード

国内足場メーカー11社のシステムに対応。次世代足場マスタからお使いの足場をすぐにダウンロードでき、正確な仮設モデルを簡単に作成できます。

仮設昇降機・荷受けステージ・落下防止柵

機種に応じたカゴ・レール・台座を組み合わせた仮設昇降機が配置できます。
荷受けステージや侵入落下防止柵など、3Dカタログより多様な形状をご用意しています。

実現場に即した豊富な部材ラインナップ

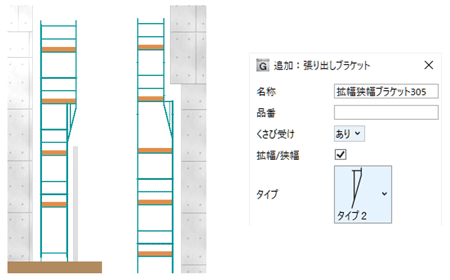

基本部材（支柱・布材・踏板など）や副部材（ブラケット・壁つなぎ・アサガオ・シートなど）の追加入力が可能です。開口（梁枠）や階段（＋階段手摺・階段開口部手摺）、張り出しブラケット（＋支柱・腕木・先行手摺・幅木）なども1クリックでの複合入力に対応しています。

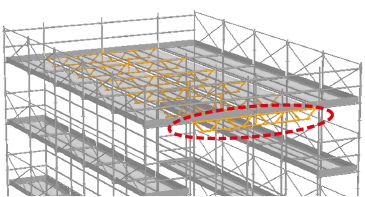

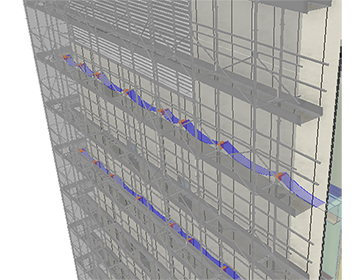

墜落・落下物防止の「層間ネット」「ネットブラケット」や、騒音対策の「防音パネル」のモデル化にも対応。現場の安全・環境基準の要求に柔軟に応えるとともに、正確な部材数量の把握により発注精度の向上に貢献します。

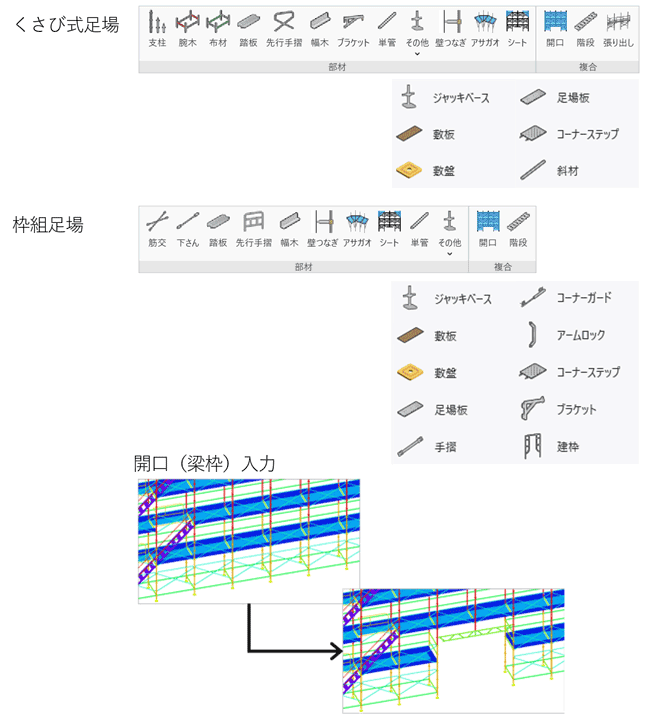

開口（梁枠）入力

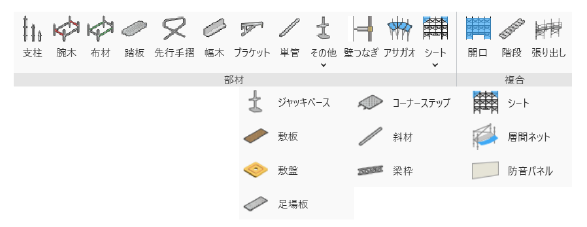

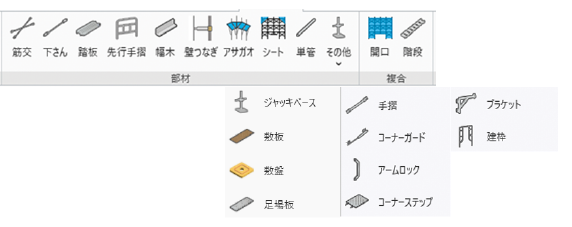

多様な足場部材

編集機能

接合編集においてはコーナ部分の処理を、高さ合わせではペントハウスなどの足場の高さを簡単に調整することができます。また、スパンの変更で部分的にスパンサイズを調整したり、高さ変更で部分的に層の増減を行ったり、列変更でステージなどの作成も簡単に行えます。

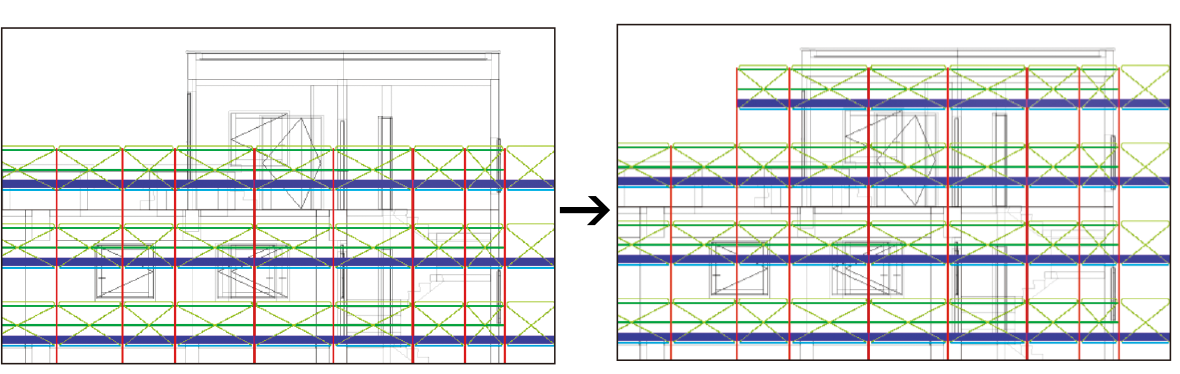

高さ編集

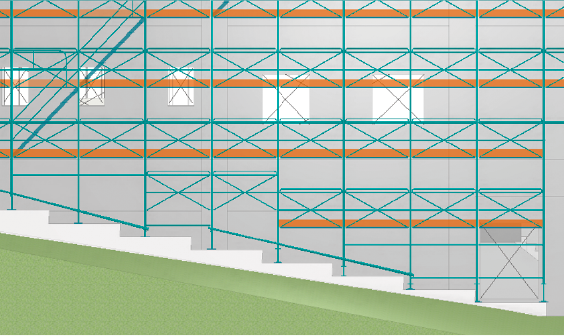

下端編集

現場条件に合わせた足場の調整

部材個別入力

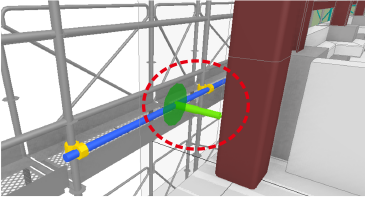

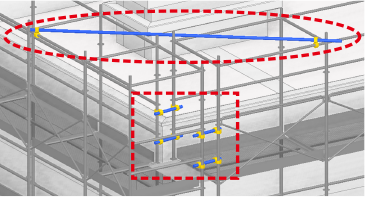

梁枠の個別入力・削除や単管上への壁つなぎ配置、別足場と接続する単管入力が可能。より複雑な現場条件に合わせて柔軟に部材を配置できます。実現場に近い正確な足場モデルの構築により、現場合わせや手戻りを大幅に削減します。

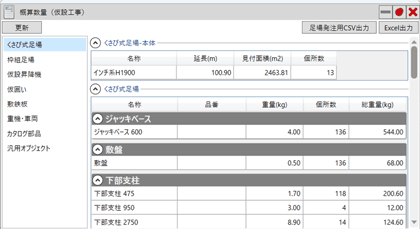

概算数量集計

配置した仮設部材の数量を各部材毎に集計することができます。自動集計された数量はExcelに出力でき、積算・見積に2次利用可能です。また必要な足場部材の WEB 発注システムへの連携も行えます。

図面出力

平面図及び立面図の出力が可能で必要な寸法線が自動出力され、労働基準監督署への足場設置届や鳶職への指示書として使用することができます。カラー印刷も可能なのでよりわかりやすい図面の出力が可能です。
