ARCHITREND ZEROが支援するゼロエネ住宅設計

ゼロエネ住宅の設計では「意匠設計」「断熱設計」「設備設計」の3本柱が重要となります。ARCHITREND ZEROは省エネ住宅設計に有効な機能を多数搭載。パッシブ要素を取り入れた合理的なプランニング、外皮性能計算や図面・書類作成などをストレスなく高速処理し、「ZEH」「住宅BELS」への取り組みを強力に支援します。

設計プランから外皮計算、コスト計算、提案書作成までワンストップで

設計プランから実際に流通している製品の性能値で外皮性能計算や一次エネルギー消費量の算出が可能。そのまま、提案資料や各種申請書も作成でき、設計業務はもとより住宅検討者への省エネ提案をご支援します。

↑↑画像をクリックすると拡大表示されます。

意匠設計

パッシブデザインチェック(平面図)

光・風・熱を活用した省エネを意識したプランニング

基本計画段階で方位、敷地、開口部の位置などを読み取り自動チェック。光・風・熱などのパッシブ要素を活用した光熱費のかかりにくい合理的な設計が可能になります。

風向シミュレーション

太陽光パネルの配置・容量検討(屋根伏図)

プラン検討時に太陽光パネルの設置量をシミュレーション

基本計画段階で屋根形状に合わせて太陽光パネルを自動配置して容量の確認が可能に。意匠デザインと太陽光パネルの兼ね合いを見ながら、最適な形状を何度でもシミュレーションできます。

日当たりシミュレーション

目に見えない日照状況を視覚化

地域や日時、季節に応じて太陽の位置を自動計算し、気になる日当たりを視覚化。1日の日照変化を動画でも提案できます。

日当たりシミュレーション

風向シミュレーション

風の流れ・強さの見える化で効果的に通風計画

地域と対象月を指定して、気象庁発表データを参考に風向・風力をシミュレート。平面・立体上から確認できます。

風向シミュレーション

外皮性能計算

平成28年省エネ基準、ZEH、ZEH+、BELSへの対応

意匠データから平成28年基準で外皮計算を行い、U値・η値、省エネ等級やZEH適合を瞬時に判定。ZEH、BELSへの対応を支援します。

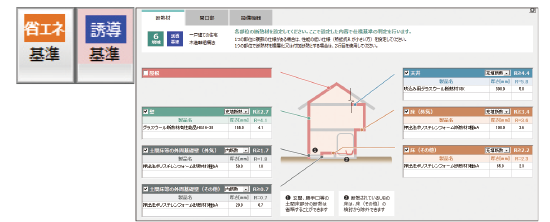

外皮計算の自動化で断熱仕様をシミュレート

図面の自動生成で申請図書作成も効率化

各種図面・表を自動生成し、外皮面積の根拠図では方位ごとの立面図を元に見付図と面積表を自動生成。申請に要する時間を大幅削減します。

図面自動生成で長期優良住宅等の申請手間を削減

外部計算プログラムへの連携で転記ミスを防止

ARCHITREND ZEROで行った外皮性能計算の結果は、国立研究開発法人 建築研究所の「エネルギー消費性能計算プログラム(住宅版)」、一般社団法人日本エネルギーパス協会の「エネルギーパス計算プログラム」ヘの連携が可能です。

設定に手間のかかる断熱性能値もメーカー製品から選ぶだけ

3Dカタログ.com」から選択するだけで、計算に必要な性能値を取得し外皮計算できるので初心者の方も安心です。

ARCHITREND ZERO「外皮性能計算連携」ご利用条件

  • ※3Dカタログ.com有料会員(AまたはBプラン)のご契約、およびARCHITREND ZERO Ver.4 以降の「外皮性能計算プログラム」のご利用が必要となります。

3Dカタログ.comお申込みはこちら

ARCHITREND 省エネナビ

省エネ住宅の性能・コストの見える化

外皮計算結果から一次エネルギー消費量を算出し、ZEH評価を確認可能。平成28年基準仕様などと比較し総合的なバランス提案が行えます。

外皮計算の自動化で断熱仕様をシミュレート
